Le but de cette digitalisation : partager des données exploitables pédagogiquement et/ou stocker des données en vue de faire de l’IA.

Le support utilisé est une maquette qui permet de trier des boîtes munies de capteurs RFID.

Le badge RFID contient :

– un mot portant le numéro de la boîte (1,2 ou 3)

– deux mots pouvant être renseignés par un utilisateur (lettres et/ou chiffres)

Vue d’ensemble © Koch Dominique  licence CC BY-SA 4.0

Sur l’avant de la machine se trouve un poste d’écriture des badges.

Détail du poste à l’écriture © Koch Dominique  licence CC BY-SA 4.0

Les boîtes sont posées sur un convoyeur. Après lecture du badge RFID au premier poste qui permet de lire le numéro de la boite, les pièces sont acheminées devant le casier dédié (1, 2 ou 3) où elles seront poussées par des électro-aimants.

Détail des postes de lecture et évacuation © Koch Dominique  licence CC BY-SA 4.0

Pour le moment, les données sont écrites, lues et traitées par un automate programmable Schneider M340. Ces mêmes données peuvent être lues par un afficheur ou un module Ewon Flexy 205 qui est un routeur industriel modulaire destiné à la communication universelle et équipé d’une liaison Wi-Fi.

Par cette liaison Wi-Fi, il est possible d’avoir accès aux objets Bits et Mots de l’automate en utilisant une tablette, un smartphone, un ordinateur portable…

Synoptique des liaisons © Koch Dominique  licence CC BY-SA 4.0

Vues des pages afficheurs :

Vues des pages afficheurs © Koch Dominique  licence CC BY-SA 4.0

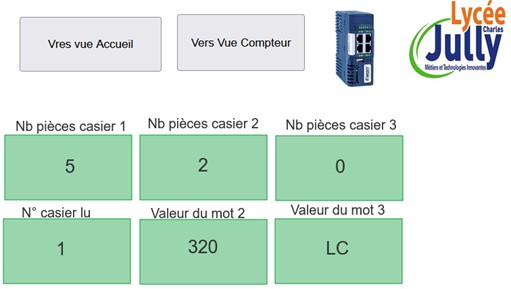

Vues de la page web de l’Ewon Flexy 205

http://192.192.192.192/usr/viewon/VueBase.shtm

Pages Web Ewon 205 © Koch Dominique  licence CC BY-SA 4.0

L’objectif, à terme, doit permettre un accès aux Objets Bits et Mots de la machine pour les rendre consultables via le Cloud.

Synoptique

Synoptique avec liaison future © Koch Dominique  licence CC BY-SA 4.0

Auteur : Dominique KOCH <dominique.koch@ac-nancy-metz.fr>. Ce document est mis à disposition selon les termes de la licence CC BY-SA 4.0.
